Регулировка балконной двери самостоятельно — инструкция от мастера

Крутить все винты подряд не стоит. У каждого из них своя задача, а сквозняк может появиться из-за изношенного уплотнителя или дефекта монтажного шва. Мастер сервиса «Почини Окна» Дмитрий Осташенко объяснил, как определить причину и безопасно отрегулировать балконную дверь самостоятельно.

Как устроена балконная дверь

Пластиковая балконная дверь устроена почти так же, как поворотно-откидное окно. Разница в размере и весе створки, поэтому петли и другие детали испытывают большую нагрузку.

За работу двери отвечают:

• петли — удерживают створку и позволяют менять её положение;
• цапфы — прижимают дверь к раме;
• ответные планки — принимают цапфы при закрывании;
• уплотнитель — перекрывает зазор между створкой и рамой;
• микролифт — слегка приподнимает тяжёлую створку перед закрыванием;
• блокиратор — не даёт неправильно переключить ручку при открытой двери.

У разных производителей регулировочные винты расположены по-разному. Перед работой найдите название фурнитуры на металлической планке по торцу створки и сфотографируйте исходное положение деталей.

Когда дверь пора регулировать

Настройка нужна, если дверь:

• задевает порог нижним углом;
• трется о раму со стороны ручки;
• закрывается только после подъёма рукой;
• ударяется цапфами об ответные планки;
• пропускает воздух возле створки;
• сама открывается или закрывается;
• требует заметного усилия при повороте ручки.

Сначала найдите место, где дверь цепляет раму. Обычно его выдают потёртости на пластике или металлических планках.

Если створка входит в проём ровно, а холод идёт из-под откоса или порога, регулировать петли бессмысленно. В этом случае проверяют монтажный шов.

Что проверить до регулировки

Откройте дверь и осмотрите её по периметру.

Уплотнитель должен оставаться мягким, лежать в пазу и восстанавливать форму после нажатия. Порванную или затвердевшую резину меняют: сильный прижим не сделает её герметичной.

Петли не должны шататься или отходить от профиля. На пластике возле креплений не должно быть трещин.

После этого закройте дверь, не поворачивая ручку, и слегка прижмите её к раме:

• если створка встаёт ровно, но ручка идёт туго, проверьте цапфы и ответные планки;
• если дверь приходится приподнимать, сначала устраните провисание;
• если виден сильный перекос, одной регулировки может быть недостаточно.

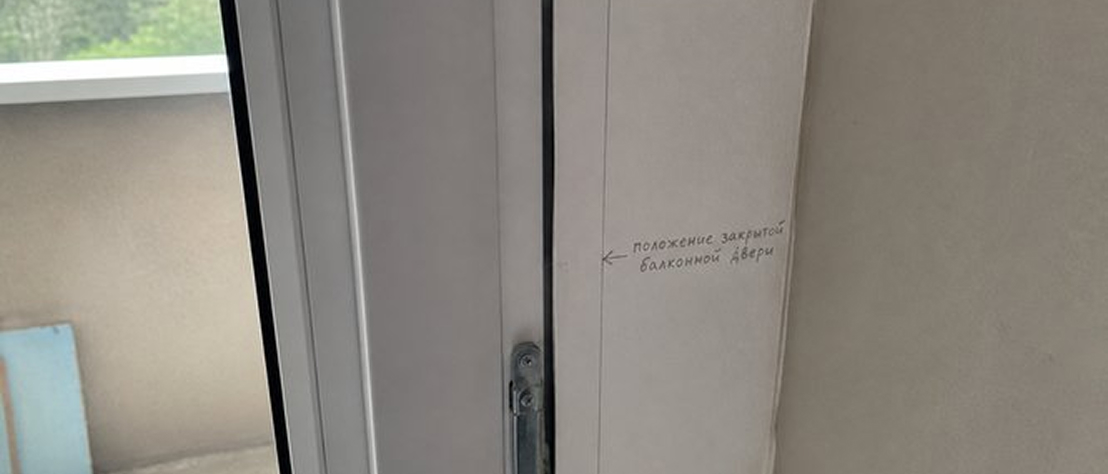

Положение створки можно проверить карандашом. Закройте дверь, обведите её по раме, затем откройте и сравните расстояние от линии до края профиля. Оно должно быть примерно одинаковым со всех сторон.

Что понадобится

Для большинства работ достаточно:

• набора шестигранников;
• ключа Torx, если он используется в вашей фурнитуре;
• крестовой и плоской отвёрток;
• листа бумаги;
• мягкой ткани;
• смазки для оконных механизмов.

Во многих системах используется шестигранник 4 мм, но этот размер подходит не ко всем петлям. Ключ должен входить плотно, без люфта.

Регулируйте винты небольшими шагами — примерно по четверти оборота. После каждого изменения закрывайте дверь и проверяйте результат.

Как отрегулировать балконную дверь

Шаг 1. Определите, какую настройку менять

Не пытайтесь исправить перекос усилением прижима. Цапфы притянут дверь к раме, но не поднимут провисший угол.

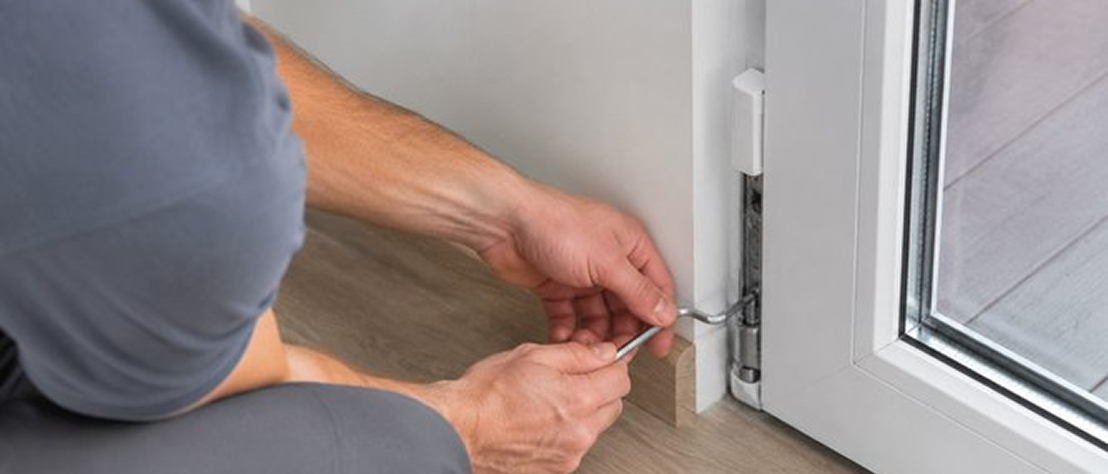

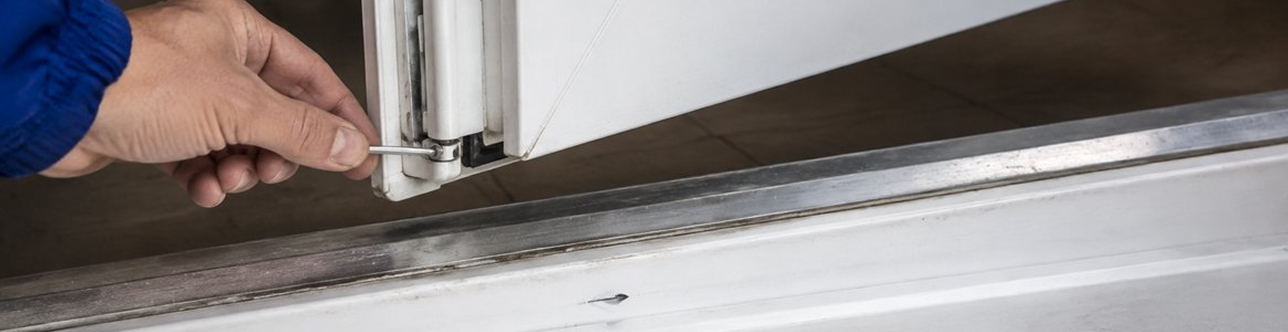

Шаг 2. Поднимите дверь

Если нижний угол задевает порог:

1. Откройте дверь.
2. Снимите накладку с нижней петли.
3. Найдите верхний регулировочный винт.
4. Поверните его на четверть оборота.
5. Закройте дверь и проверьте результат.

Направление вращения зависит от конструкции петли. Смотрите не на универсальные схемы из интернета, а на то, куда фактически двигается створка.

Не поднимайте её сразу на несколько оборотов. Верх двери может начать задевать раму, а цапфы перестанут совпадать с планками.

Шаг 3. Подтяните опустившийся угол

Если дальний нижний угол со стороны ручки всё ещё висит низко, дверь нужно немного подтянуть к верхней петле.

Найдите винт верхнего петлевого узла и поворачивайте его по четверти оборота. После каждого изменения закрывайте дверь и проверяйте зазоры.

При заметном провисании верхнюю и нижнюю петли регулируют вместе. Так можно поднять дальний угол, не смещая всю створку слишком высоко.

Если винты дошли до края диапазона, а перекос остался, стеклопакет мог сместиться внутри створки. Для исправления снимают штапики и меняют положение подкладок. Такую работу лучше поручить мастеру.

Шаг 4. Сместите створку в сторону

Горизонтальная регулировка нужна, когда дверь трется о боковую раму.

Боковой винт нижней петли перемещает нижнюю часть створки вправо или влево. Верхнюю часть корректируют через верхний петлевой узел.

Если нужно сдвинуть всю дверь, обе точки перемещают в одну сторону. Если требуется убрать диагональный перекос, верх и низ регулируют по-разному.

После настройки откройте дверь полностью и переведите её в режим проветривания. Створка нигде не должна тереться, а верхние ножницы — заедать.

Шаг 5. Настройте прижим

Прижим регулируют только после того, как дверь выставлена ровно.

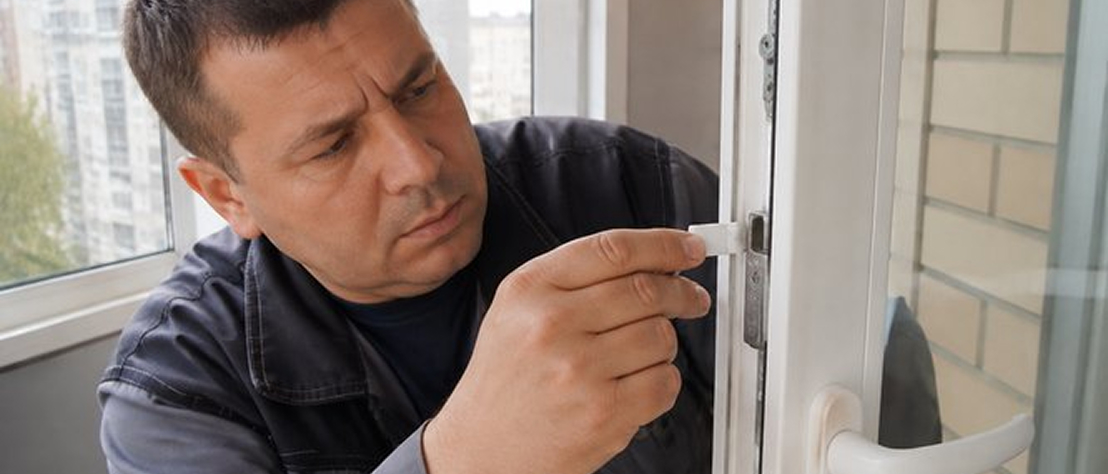

Зажмите лист бумаги между створкой и рамой, закройте дверь и попробуйте его вытянуть. Повторите тест возле ручки, петель и в углах.

• Лист выходит свободно — прижим слабый.
• Вытягивается с небольшим сопротивлением — всё в порядке.
• Бумагу почти невозможно достать — прижим может быть слишком сильным.

За настройку отвечают цапфы на торце двери. Немного поверните эксцентрик и повторите тест.

Не выставляйте максимальный прижим по всему периметру. Уплотнитель быстрее сомнется, а ручка начнет закрываться тяжелее. Настраивайте только те участки, где бумага держится слабо.

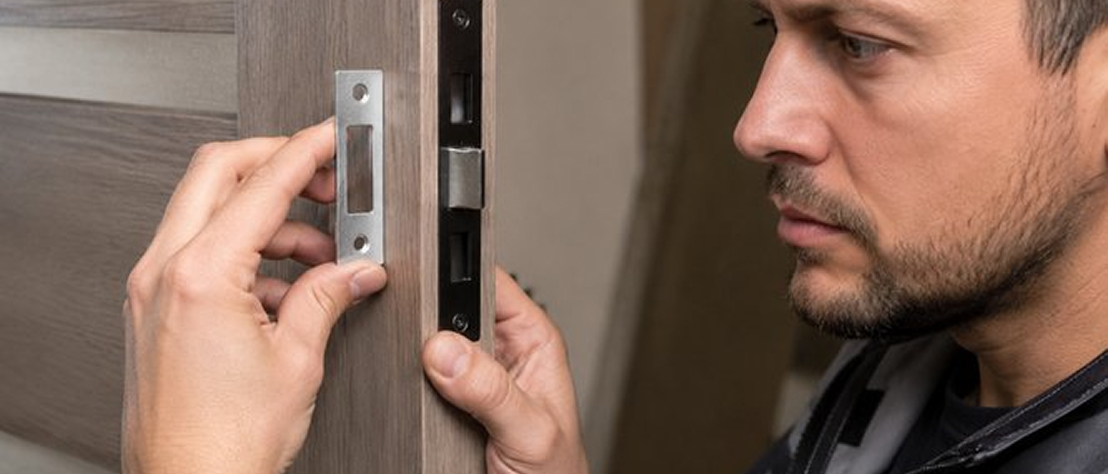

Шаг 6. Проверьте ответные планки

Если при закрывании слышен металлический удар, одна из цапф может задевать ответную планку.

Нанесите на цапфу немного мела или смываемого маркера, закройте дверь и снова откройте. След покажет место контакта.

Сначала попробуйте скорректировать положение створки через петли. Планку переставляют только тогда, когда дверь уже стоит ровно, а одна точка всё равно не совпадает.

Ослабьте саморезы и сдвиньте деталь на минимальное расстояние. Не делайте новое отверстие рядом со старым — крепёж может перестать держаться.

Шаг 7. Разберитесь с тугой ручкой

Откройте дверь, прижмите блокиратор к уплотнителю и поверните ручку.

Если без нагрузки она работает легко, цапфы неправильно входят в ответные планки. Давить на ручку нельзя: можно сломать внутренний механизм.

Если ручка тугая и при открытой створке, очистите фурнитуру от пыли и старой смазки. На подвижные соединения нанесите немного средства для оконных механизмов.

Хруст, сильный люфт или вращение ручки вхолостую обычно указывают на поломку. Регулировкой такую проблему не решить.

Шаг 8. Проверьте результат

После настройки:

1. Полностью откройте дверь.
2. Закройте её без подъема рукой.
3. Поверните ручку вниз.
4. Проверьте прижим бумагой.
5. Переведите створку в режим проветривания.
6. Осмотрите зазоры и места прежнего трения.

Исправная дверь движется плавно, не задевает раму и не меняет положение сама. Ручка поворачивается без сильного усилия.

Если установлена балконная защёлка, проверьте и её. После изменения высоты язычок может перестать попадать в ответную часть.

Почему после регулировки все еще дует

Если створка стоит ровно, а холод остался, проверьте:

• не затвердел ли уплотнитель;
• подходит ли резина к профилю;
• нет ли трещины в створке;
• не разрушен ли монтажный шов;
• нет ли пустоты под порогом или откосом;
• полностью ли закрыто микропроветривание;
• действительно ли идет сквозняк, а не холод от стеклопакета.

Направленный поток возле створки обычно связан с прижимом. Если прохладно по всей площади стекла, но движения воздуха нет, причина, скорее всего, в самом стеклопакете.

Не наклеивайте дополнительную ленту поверх штатного уплотнителя. Она мешает нормальному закрыванию двери и увеличивает нагрузку на фурнитуру.

Ошибки при регулировке

Случай из практики: дверь подняли слишком высоко

Балконная дверь задевала порог нижним углом. Владелец нашёл регулировочный винт и поднял створку сразу на несколько оборотов. Порог она цеплять перестала, но ручка больше не опускалась до конца.

Оказалось, что верхние цапфы поднялись выше ответных планок и упирались в их края. Одну планку уже успели переставить, поэтому прижим стал неравномерным.

Что сделал мастер:

1. Вернул ответную планку на прежнее место.
2. Немного опустил створку.
3. Подтянул провисший угол через верхний петлевой узел.
4. Проверил положение остальных цапф.
5. Настроил равномерный прижим.

После ремонта дверь закрылась без подъёма рукой, а ручка снова стала двигаться свободно.

Вывод мастера. Если опустился угол со стороны ручки, одного подъема нижней петли часто недостаточно. Высоту меняют совсем немного, а перекос убирают регулировкой верхнего узла.

Как ухаживать за дверью

Раз в год очищайте доступные части фурнитуры и наносите немного подходящей смазки на подвижные соединения и точки запирания.

Уплотнитель протирайте мягкой салфеткой с нейтральным моющим средством. Растворители и абразивы могут повредить резину.

Не вешайте вещи на ручку и не оставляйте дверь распахнутой при сильном ветре. Удар тяжелой створки быстро расшатывает петли.

Когда нужен мастер

Обратитесь к специалисту, если дверь сильно перекошена, петля шатается, пластик треснул возле крепления, ручка хрустит или вращается вхолостую. Также помощь понадобится, если створка одновременно открылась и откинулась, стеклопакет сместился внутри профиля или регулировочные винты дошли до конца диапазона.

Не снимайте тяжёлую балконную дверь в одиночку. При падении легко повредить стеклопакет, профиль и петли.
