Мастер сервиса «Почини Окна» Дмитрий Осташенко рассказал, как проверить окно, с чего начать регулировку и когда лучше не разбирать механизм самостоятельно.
Окно Schüco стало задевать раму, закрываться с усилием или пропускать холод? Причина может быть в провисании створки, сбитом прижиме или неправильном положении запорных деталей.
Но у Schüco нет одной универсальной схемы регулировки. Под этой маркой выпускают пластиковые и алюминиевые окна с разной фурнитурой. Поэтому сначала нужно определить механизм и только потом браться за инструмент.
В чём особенность окон Schüco
Schüco выпускает разные оконные системы. В домах и квартирах встречаются пластиковые профили CT 70 и LivIng, алюминиевые конструкции AWS, а также более ранние серии.
На пластиковых окнах петли обычно видны снаружи, а по торцу створки проходит металлическая обвязка с цапфами. На алюминиевых моделях нередко установлена скрытая фурнитура AvanTec или AvanTec SimplySmart.
От конкретной системы зависят:
- расположение регулировочных винтов;
- подходящий ключ;
- направление вращения;
- допустимое смещение створки;
- способ настройки прижима;
- доступ к верхней петле.
Поэтому инструкция от обычного пластикового окна может не подойти к алюминиевой конструкции Schüco.
Как определить фурнитуру
Откройте створку и осмотрите металлические детали на её торце. На них могут быть логотип, название системы или номер детали.
Обратите внимание и на петли:
- наружные петли под накладками чаще встречаются на пластиковых окнах;
- скрытые петли характерны для алюминиевых систем AvanTec;
- компактные ролики и тонкие тяги могут указывать на AvanTec SimplySmart;
- проводка или электрический привод встречаются в системах TipTronic.
Логотип Schüco на профиле ещё не говорит о том, какая фурнитура установлена внутри. Если маркировку найти не удалось, лучше ограничиться осмотром и очисткой доступных деталей.
Когда нужна регулировка
Настройка может понадобиться, если створка:
- задевает раму снизу или сбоку;
- закрывается только после подъёма рукой;
- требует усилия при повороте ручки;
- ударяется запорными роликами о планки;
- неплотно прилегает в одном из углов;
- имеет заметно разные зазоры по сторонам;
- сама движется после открывания.
Следы трения на профиле обычно сразу показывают, куда сместилась створка.
Если холод идёт из-под откоса или подоконника, регулировка не поможет. В таком случае проверяют монтажный шов. Порванный уплотнитель тоже нужно менять, а не компенсировать сильным прижимом.
Что проверить перед работой
Сначала осмотрите окно без разборки.
- Уплотнитель. Резина должна быть мягкой, целой и плотно лежать в пазу.
- Положение створки. Сравните зазоры сверху, снизу и по бокам. Для точной проверки можно обвести закрытую створку мягким карандашом, затем открыть окно и посмотреть, одинаково ли она расположена относительно рамы.
- Ручку. При открытой створке нажмите блокиратор и аккуратно поверните ручку. Если она движется легко, а при закрытом окне заедает, запорные элементы могут не совпадать с ответными планками.

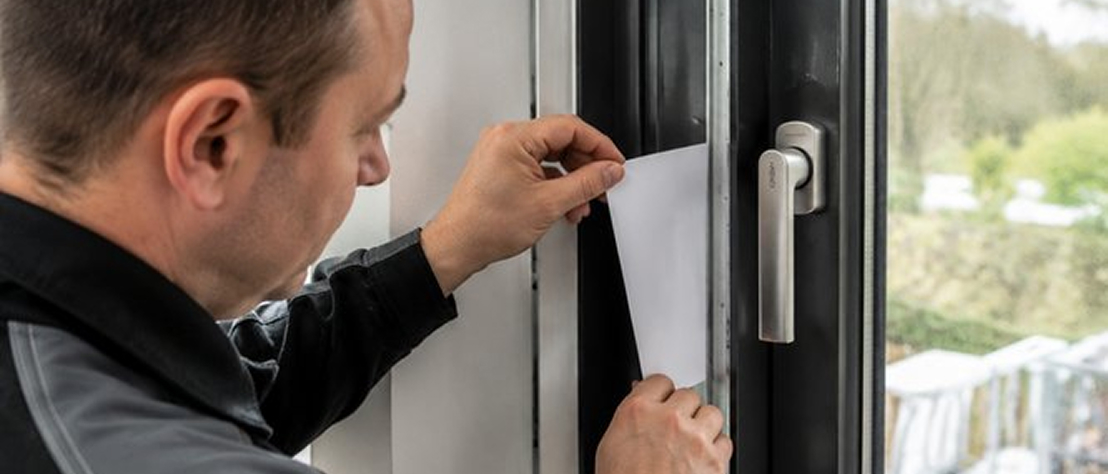

- Прижим. Зажмите лист бумаги между створкой и рамой. Если он легко выпадает, контакт слабый. Если бумагу почти невозможно вытянуть, прижим может быть слишком сильным.
Что понадобится
Обычно используют:
- шестигранные ключи;
- биты или ключи Torx;
- тонкую крестовую отвёртку;
- пластиковую лопатку для накладок;
- лист бумаги;
- мягкий карандаш;
- фонарь;
- смазку для оконной фурнитуры.
Ключ должен плотно входить в винт. Инструмент меньшего размера может сорвать грани.
Перед регулировкой сфотографируйте исходное положение деталей. Каждый винт поворачивайте понемногу и сразу проверяйте результат.
Как отрегулировать окно Schüco
Правильная последовательность такая:
- найти место трения или неплотности;
- проверить состояние уплотнителя;
- выровнять створку;
- проверить совпадение запорных деталей;
- настроить прижим;
- проверить ручку и все режимы окна.
Если сначала усилить прижим на перекошенной створке, окно станет закрываться еще тяжелее.

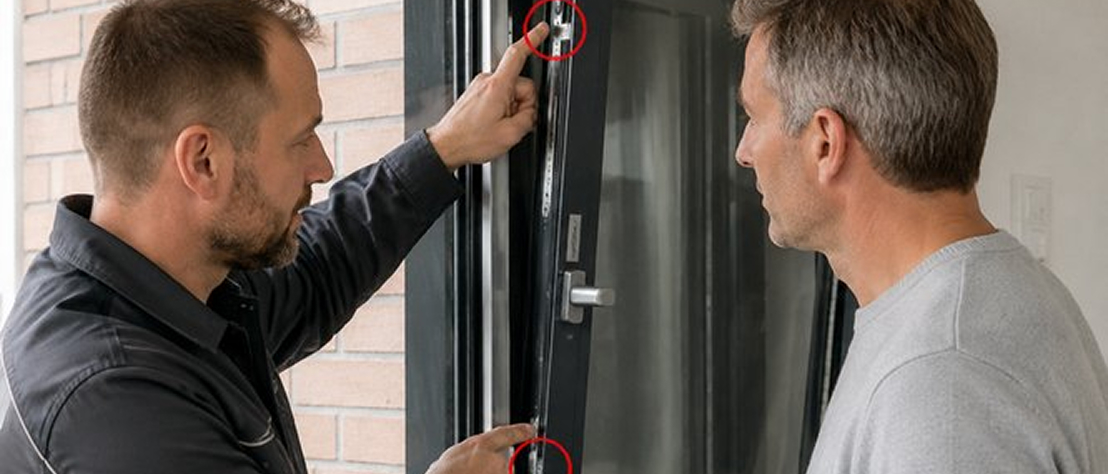

Шаг 1. Устраните провисание
Чаще всего опускается нижний угол со стороны ручки. Створка начинает задевать раму, и при закрывании её приходится приподнимать.
На пластиковом окне вертикальный винт обычно находится в нижней петле под декоративной накладкой. Поворачивайте его небольшими шагами и следите, куда движется створка.
На алюминиевых системах Schüco регулировочная точка может быть скрыта внутри петли. Разбирать такой узел наугад не стоит.
После каждого изменения проверьте:
- перестала ли створка задевать снизу;
- не появилась ли помеха сверху;
- легко ли работает ручка;
- совпадают ли ролики с ответными деталями.
Не поднимайте створку сразу на несколько оборотов. Провисший угол часто исправляют не только высотой, но и настройкой верхней петли.
Шаг 2. Уберите диагональный перекос
Если нижний угол со стороны ручки всё ещё опущен, створку немного подтягивают к верхней петле.
На обычной поворотно-откидной системе регулировка находится в верхнем петлевом узле. У скрытой фурнитуры доступ к винту зависит от положения створки.
Поворачивайте винт понемногу. Слишком сильное смещение приведёт к тому, что окно начнёт задевать уже сверху.
Если регулировочного диапазона не хватает, стеклопакет мог сместиться внутри створки. Для его корректировки снимают штапики и меняют положение подкладок. Такую работу лучше поручить мастеру.
Шаг 3. Сместите створку вправо или влево
Горизонтальная настройка нужна, когда створка трётся о боковую часть рамы.
Нижнюю часть перемещают через боковой винт нижней петли, верхнюю — через верхний петлевой узел.
Обе точки двигают в одну сторону, если нужно сместить всю створку. Для устранения диагонального перекоса верх и низ регулируют по-разному.
Не подтягивайте створку вплотную к петлям. По всему периметру должен сохраняться небольшой рабочий зазор.
Шаг 4. Проверьте запорные детали
После выравнивания медленно закройте окно. Металлический щелчок или удар означает, что ролик задевает край ответной планки.
Нанесите на ролик немного мела или смываемого маркера, закройте створку и снова откройте. След покажет место контакта.
Если задевают сразу несколько роликов, створка всё ещё стоит неровно. Переносить все планки не нужно.
Одну ответную деталь можно немного сдвинуть, когда:
- створка уже выровнена;
- остальные ролики работают нормально;
- проблема осталась только в одной точке;
- конструкция планки допускает регулировку.
Не сверлите новое отверстие рядом со старым: крепёж может перестать держаться.
Шаг 5. Настройте прижим
К прижиму переходят только после того, как створка перестала задевать раму.
Проверьте прилегание листом бумаги в нескольких местах. Правильный прижим удерживает лист, но позволяет вытянуть его без разрыва.
На пластиковых окнах его часто меняют поворотом эксцентриков. В алюминиевых системах используются собственные ролики и ответные элементы, поэтому способ настройки зависит от конкретной фурнитуры.
Универсального положения «зима» и «лето» у окон Schüco нет. Не ориентируйтесь только на метку на ролике — смотрите на фактический результат.
Максимальный прижим не исправит изношенную резину или перекос. Он лишь увеличит нагрузку на ручку и быстрее деформирует уплотнитель.
Шаг 6. Проверьте ручку
Если ручка идёт туго, не доворачивайте её силой.
Откройте створку, нажмите блокиратор и попробуйте повернуть ручку:
- если она движется легко, проблема связана с положением роликов или слишком сильным прижимом;
- если заедает и на открытом окне, нужно проверить редуктор, тяги и состояние смазки.
Доступные элементы очищают и обрабатывают небольшим количеством средства для оконной фурнитуры.
Разболтанную ручку можно подтянуть: поверните декоративную накладку и равномерно затяните два винта. Если ручка хрустит или вращается вхолостую, механизм, скорее всего, повреждён.
Шаг 7. Проверьте результат
После настройки несколько раз:
- откройте окно;
- закройте его;
- переведите створку в откидной режим;
- проверьте прижим бумагой;
- осмотрите места прежнего трения.
Створка должна двигаться плавно, не касаться рамы и не открываться сама. Ручка должна доходить до крайних положений без сильного нажима.
Задайте их нашему специалисту
Почему после регулировки всё равно холодно
Если створка стоит ровно, а возле окна по-прежнему прохладно, причина может быть в другом:
- уплотнитель затвердел или порвался;
- рама или створка деформированы;
- осталось открытым микропроветривание;
- под откосом есть пустота;
- разрушен монтажный шов;
- неплотно примыкает подоконник;
- холод идет от стеклопакета.
Направленный поток воздуха обычно говорит о щели. Если движения воздуха нет, но рядом со стеклом прохладно, причина может быть в низкой температуре его внутренней поверхности.
Дополнительную ленту поверх штатного уплотнителя наклеивать не стоит. Она мешает запиранию и меняет положение створки.
Ошибки, из-за которых окно работает хуже
Точная фурнитура плохо переносит регулировку методом проб и ошибок. Основные проблемы возникают, когда меняют сразу несколько настроек и перестают понимать, что именно повлияло на результат.
|
Ошибка |
Что происходит |
|
Не определили тип фурнитуры |
Инструмент вставляют не в ту точку или используют инструкцию от другой системы |
|
Створку сразу поднимают на несколько оборотов |
Она начинает задевать сверху, а ролики смещаются относительно ответных деталей |
|
Сквозняк убирают максимальным прижимом |
Ручка работает тяжелее, уплотнитель быстрее теряет форму |
|
Переносят все ответные планки |
Геометрия остается нарушенной, а запирание становится неравномерным |
|
Используют ключ с люфтом |
Грани регулировочного винта повреждаются |
|
Доворачивают ручку силой |
Возрастает риск поломки редуктора и тяг |
|
Разбирают скрытую петлю без фиксации створки |
Тяжёлая створка может сместиться или выйти из опоры |
|
Наносят много густой смазки |
На механизме быстрее скапливаются пыль и грязь |
Кейс мастера
В квартире стояло алюминиевое окно Schüco со скрытой фурнитурой. Створка немного задевала нижнюю часть рамы. Владелец нашёл инструкцию для обычного пластикового окна и начал крутить винт, который принял за регулировку высоты.
Но винт относился к другой части петли. После нескольких оборотов створка стала закрываться тяжелее, а верхний угол перестал прилегать к уплотнителю.
Что сделал мастер:
- Определил систему AvanTec.
- Вернул неправильно отрегулированный узел в исходное положение.
- Выставил створку через нужные точки.
- Проверил работу верхнего механизма.
- Настроил запорные ролики по периметру.
- Проверил прижим листом бумаги.
После настройки окно стало свободно закрываться, а щель в верхнем углу исчезла.
Вывод мастера. Перед регулировкой нужно определить не только марку профиля, но и модель фурнитуры. У скрытых систем соседние винты могут выполнять совершенно разные задачи.
Как обслуживать окна Schüco
Регулярный уход помогает сохранить настройки и уменьшает износ механизма.
Периодически:
- очищайте профиль и фурнитуру от пыли;
- удаляйте грязь из нижней части рамы;
- проверяйте дренажные отверстия;
- протирайте уплотнитель мягкой салфеткой;
- наносите немного подходящей смазки на подвижные точки;
- следите за креплением ручки;
- не оставляйте тяжёлую створку распахнутой при сильном ветре.
Не используйте абразивы, агрессивные растворители и густые бытовые масла. Они могут повредить покрытие, резину или собрать внутри механизма грязь.
Если окно относится к автоматизированной системе, обслуживание привода и настройку электроники выполняют отдельно по документации конкретного оборудования.
Когда нужен мастер
Обратитесь к специалисту, если установлена скрытая алюминиевая фурнитура и вы не смогли определить её модель. Помощь также нужна при люфте петли, трещине профиля, повторном провисании, хрусте ручки, смещении стеклопакета или поломке электрического привода.
Не стоит самостоятельно снимать крупную алюминиевую створку или разбирать скрытый петлевой узел. Ошибка может привести к повреждению фурнитуры.
