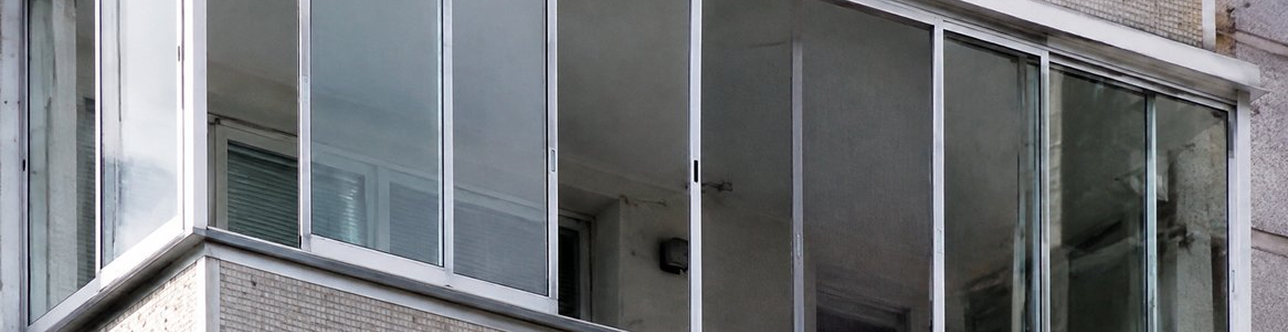

Как заменить защелку на раздвижном окне балкона

Ручка на раздвижном балконном окне одновременно двигает створку и управляет запорным крючком. Если корпус треснул, ползунок заедает или окно перестало фиксироваться, защелку можно заменить. Но сначала стоит убедиться, что проблема именно в ней: иногда достаточно отрегулировать флажок, ответную планку или ролики.

Как устроена ручка-защёлка

Внутри утепленного корпуса находятся ползунок и держатель запорного крючка — флажка. При нажатии ползунка флажок выходит из ответной планки, и створку можно сдвинуть. После закрывания крючок снова входит в зацеп и удерживает окно.

На раздвижных окнах встречаются защёлки:

• со скрытыми фиксаторами;
• с наружными винтами;
• с внутренними зажимами.

Внешне они могут быть похожи, но отличаться размером корпуса, формой флажка и способом крепления. Поэтому выбирать новую ручку только по цвету и внешнему виду нельзя.

Если на окне стоит выступающая ручка, управляющая многоточечным запором, эта инструкция не подойдёт: там используется другой механизм.

Всегда ли нужна новая защёлка

Замена оправдана, если:

• корпус треснул;
• сломались фиксаторы;
• ползунок проваливается или не возвращается;
• повреждён держатель флажка;
• ручка выпадает из монтажного отверстия.

Если корпус цел, а створка не фиксируется, сначала проверьте регулировку. Крючок может проходить выше или ниже ответной планки из-за просадки роликов, ослабленного винта или смещения ответки.

Тугой ход окна тоже не всегда связан с ручкой. Створка может плохо двигаться из-за песка в направляющей, износа роликов, перекоса или наледи. Если флажок полностью выходит из зацепления, а окно всё равно приходится тянуть, новая защёлка проблему не решит.

Как подобрать новую ручку

Перед покупкой снимите старую защелку с нескольких сторон и измерьте:

• длину и ширину корпуса;
• размер монтажного выреза;
• положение бокового отверстия;
• форму и длину флажка;
• размеры ответной планки.

Также проверьте способ крепления и сторону установки.

Лучше покупать полный комплект: корпус, флажок, ответную часть и крепеж. Старый крючок может физически войти в новую ручку, но не совпасть с ответкой. Тогда створка будет закрываться только после сильного толчка или не зафиксируется совсем.

Материал корпуса вторичен. Металлическая и пластиковая ручки могут быть взаимозаменяемы, если совпадают посадочные размеры, фиксаторы и положение флажка.

Совет мастера

Не выбрасывайте старую деталь до завершения ремонта. По ней удобно сверять глубину корпуса, расположение упоров и вылет крючка.

Дмитрий Осташенко

Что понадобится

Для скрытой защёлки подготовьте:

• подходящий шестигранник;
• небольшую отвертку;
• пластиковую монтажную лопатку;
• тонкий капроновый шнур;
• рулетку или штангенциркуль;
• мягкую щетку;
• малярную ленту.

Размер шестигранника зависит от модели. Ключ должен входить в винт плотно, без люфта.

Перед началом освободите подоконник, откройте доступ к боковому отверстию и сфотографируйте положение старого флажка и ответной планки.

Шаг 1. Снимите флажок

Нажмите на ползунок, чтобы открыть доступ к стопорному винту. Ослабьте его на несколько оборотов, но не выкручивайте полностью: маленькая деталь может провалиться внутрь корпуса.

Аккуратно вытяните флажок из бокового отверстия и запомните, какой стороной он был установлен. Если крючок не выходит, немного ослабьте винт. Тянуть его пассатижами не стоит — можно повредить внутренний держатель.

Осмотрите рабочую часть. Скругленный зацеп, трещина или выраженная выработка означают, что флажок лучше заменить вместе с корпусом.

Шаг 2. Снимите скрытый корпус

Скрытая ручка держится в проеме верхним и нижним фиксаторами. Нажмите вниз на верхнюю часть корпуса и ползунок, затем потяните верхний край на себя. После освобождения фиксатора выведите нижнюю часть.

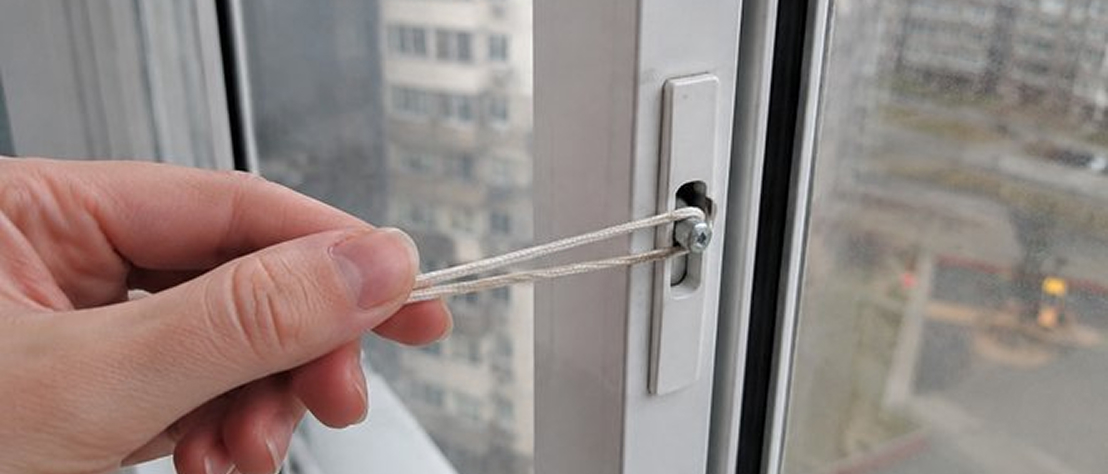

Если снять ручку пальцами не получается, пропустите капроновый шнур между корпусом и профилем. Потяните его вниз и на себя, одновременно утапливая ползунок.

Не поддевайте защелку широкой отвёрткой и не давите инструментом на стекло. Поврежденная кромка проема может перестать удерживать новую деталь.

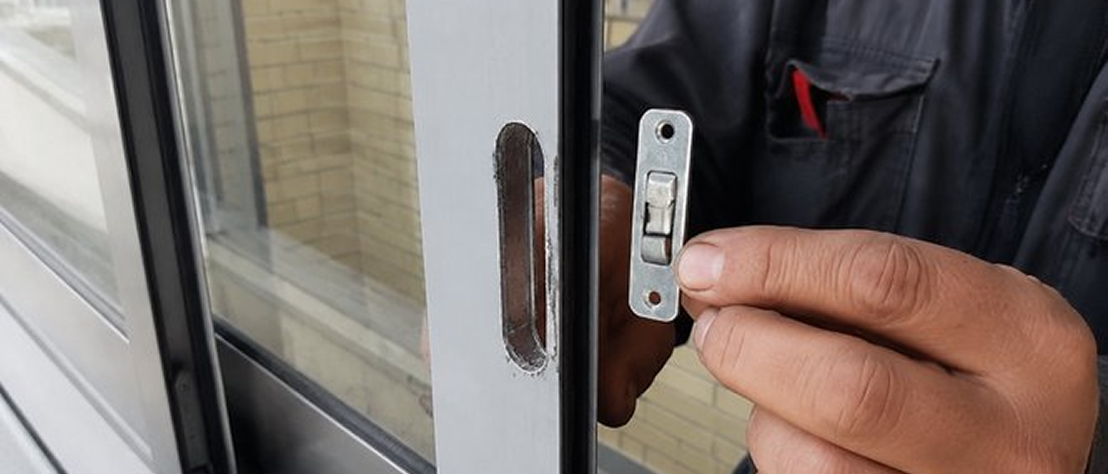

Шаг 3. Осмотрите монтажный вырез

Очистите проем от пыли и окислов. Проверьте края: небольшой заусенец может мешать установке, а трещина или расширенное отверстие потребуют ремонта профиля.

Примерьте новую деталь. Она должна входить с предусмотренным конструкцией натягом. Если корпус заметно шире или длиннее выреза, скорее всего, выбрана другая модель.

Подтачивать створку под случайно купленную ручку нельзя. Допустимо только аккуратно убрать мелкий заусенец, когда размеры деталей полностью совпадают.

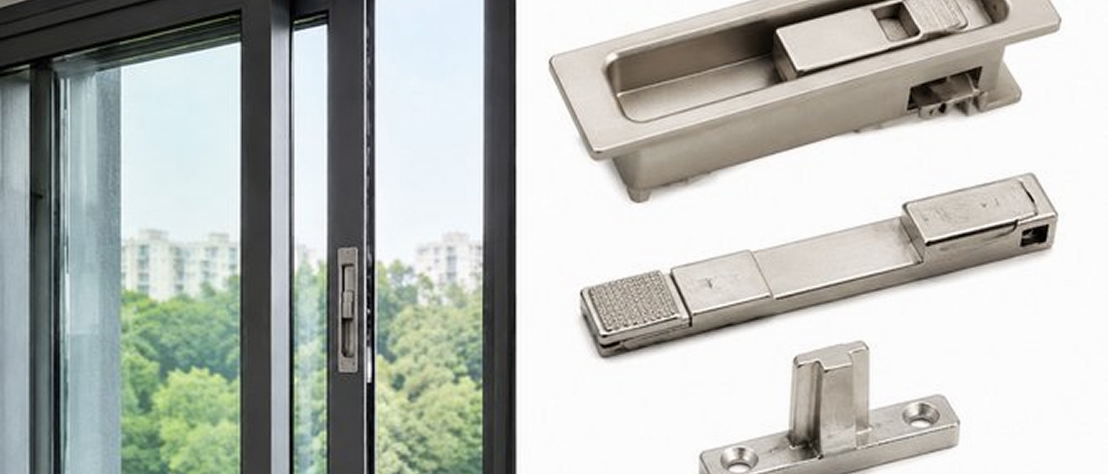

Шаг 4. Сравните механизмы

Положите старую и новую защёлки рядом. Сверьте:

• верхний и нижний фиксаторы;
• положение бокового отверстия;
• стопорный винт;
• держатель флажка;
• форму крючка;
• геометрию ответной планки.

Несколько раз нажмите новый ползунок. Он должен свободно двигаться и самостоятельно возвращаться. Если механизм заедает ещё до установки, использовать его не стоит.

Старую ответку оставляют только при полном совпадении рабочей части. В остальных случаях устанавливают деталь из нового комплекта.

Шаг 5. Установите корпус

Сначала заведите в проём нижний край защёлки, затем прижмите верхнюю часть до фиксации. Корпус должен встать заподлицо с профилем и не двигаться при нажатии.

Если верхний край не защелкивается, не забивайте ручку. Снимите её и ещё раз проверьте размеры, положение фиксаторов и состояние проёма.

После установки нажмите на ползунок. Он не должен тереться о профиль или оставаться в утопленном положении.

Шаг 6. Поставьте флажок

Сдвиньте ползунок и вставьте крючок в боковое отверстие. Установите его в том же положении, что и старый, либо следуйте схеме нового комплекта.

Стопорный винт пока затяните умеренно — вылет флажка еще может понадобиться изменить. Проверьте, что при нажатии ползунка крючок полностью уходит из зоны ответной планки.

Шаг 7. Отрегулируйте зацеп

Медленно закройте створку и посмотрите, как флажок входит в ответку. Он должен цепляться без удара, а ползунок — возвращаться самостоятельно.

Если крючок проходит мимо:

1. ослабьте стопорный винт;
2. измените вылет флажка;
3. снова медленно закройте створку;
4. при необходимости скорректируйте положение ответной планки.

Не пытайтесь найти нужное положение сильными ударами. Так можно повредить крючок, ответку и ролики.

Если способ крепления планки непонятен, не сдвигайте её отверткой или молотком.

Шаг 8. Проверьте результат

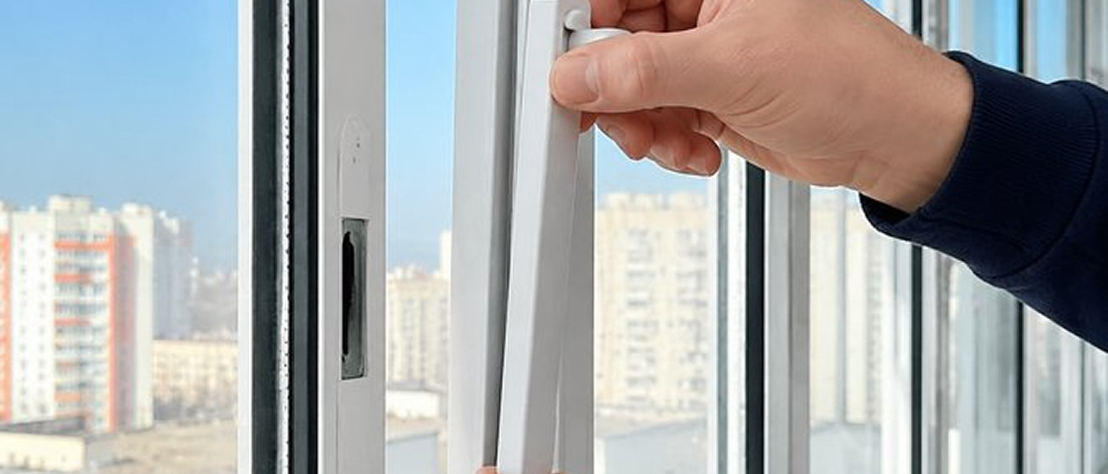

Несколько раз откройте и закройте окно.

Исправная защёлка работает так:

• ползунок полностью освобождает флажок;
• створка начинает двигаться без рывка;
• крючок входит в ответку без сильного удара;
• закрытое окно не открывается от легкого натяжения;
• корпус не двигается в монтажном вырезе.

Если ручка выходит из проёма, её фиксаторы не зацепились за края либо посадочное место уже повреждено.

Если ручка крепится винтами

Винтовую модель не нужно выщелкивать из профиля. Сначала снимите флажок, затем уберите декоративные накладки и открутите крепеж, придерживая корпус рукой.

Новую деталь установите в существующий проём, наживите винты и выровняйте. Окончательно затягивайте крепёж только после проверки ползунка.

Если отверстия не совпадают, лучше подобрать другую защелку. Сверлить новые точки в тонком алюминиевом профиле без монтажной схемы рискованно.

Когда менять ответную планку

Ответку заменяют, если она треснула, износилась или не совпадает с новым флажком.

Перед демонтажем отметьте её положение малярной лентой. Ослабьте стопор, поставьте новую деталь и оставьте небольшой запас для регулировки. После совмещения крючка окончательно затяните крепёж.

Некоторые планки устанавливают внутрь рамы ещё при сборке. Если деталь не выходит через доступный паз, для ремонта может потребоваться снятие створки.

Почему новая защелка не работает

Бумага, скотч и случайные прокладки не восстановят крепление разбитого корпуса. Если ручка не держится в проеме, сначала ремонтируют профиль.

Ошибки, которые усложняют ремонт

Даже небольшая спешка может повредить профиль или новую фурнитуру.

Уход после замены

Регулярно очищайте нижнюю направляющую от песка и пыли. Закрывайте створку плавно, без удара.

Периодически проверяйте стопорный винт флажка и положение ответной планки. Если регулировка быстро сбивается, причина может быть в износе роликов или перекосе рамы.

При тугом ходе сначала очистите механизм. Густая липкая смазка собирает грязь и может мешать работе пружины, поэтому используйте только подходящее средство и в небольшом количестве.

Когда лучше вызвать мастера

Самостоятельная замена возможна, если новая ручка полностью совпадает со старой, корпус легко снимается, а створка свободно ходит по направляющей.

Помощь специалиста потребуется, когда:

• часть механизма обломилась внутри;
• монтажный вырез деформирован;
• ручка не держится в профиле;
• ответная планка скрыта внутри рамы;
• флажок не удаётся совместить с ответкой;
• створка просела;
• ролики изношены;
• система профиля неизвестна.

В таких случаях простой заменой ручки проблему не решить: сначала нужно восстановить посадочное место или положение створки.

Кейс мастера: ручку подогнали напильником

Владелец балкона купил защелку, похожую на старую, но новый корпус оказался немного шире. Чтобы установить его, монтажный проём расширили напильником.

Ручка встала, однако через несколько дней начала выпадать из створки. При осмотре выяснилось, что новая модель отличалась расположением фиксаторов, а после расширения выреза даже подходящий корпус уже не мог удерживаться за кромки.

Мастер подобрал совместимую защелку и восстановил посадочное место металлической ремонтной пластиной. После этого ручка перестала двигаться, а флажок удалось точно совместить с ответной частью.

Вывод мастера. Если новая защёлка не входит в проем, сначала сверяют размеры и артикул. Удалённый металл вернуть гораздо сложнее, чем заменить неподходящую деталь.
