Из чего состоит пластиковое окно: составные части окон ПВХ

Когда мы смотрим на пластиковое окно, обычно замечаем только раму и стекло. Но современное окно ПВХ — это целая система из десятков элементов, где каждая деталь отвечает за тепло, шумоизоляцию, герметичность и нормальную работу створок.

Меня зовут Дмитрий Осташенко, я мастер сервиса «Почини окна - сервис». За годы работы я часто сталкивался с ситуациями, когда проблема была не в самом окне, а в конкретной детали: изношенном уплотнителе, просевшей фурнитуре или плохом армировании. Поэтому полезно понимать, из чего состоит окно, какие элементы в нем самые важные и почему от них зависит срок службы всей конструкции.

Как устроено пластиковое окно

Современное окно собирается из нескольких основных узлов. Все они работают вместе, и слабое место в одной детали постепенно влияет на всю конструкцию.

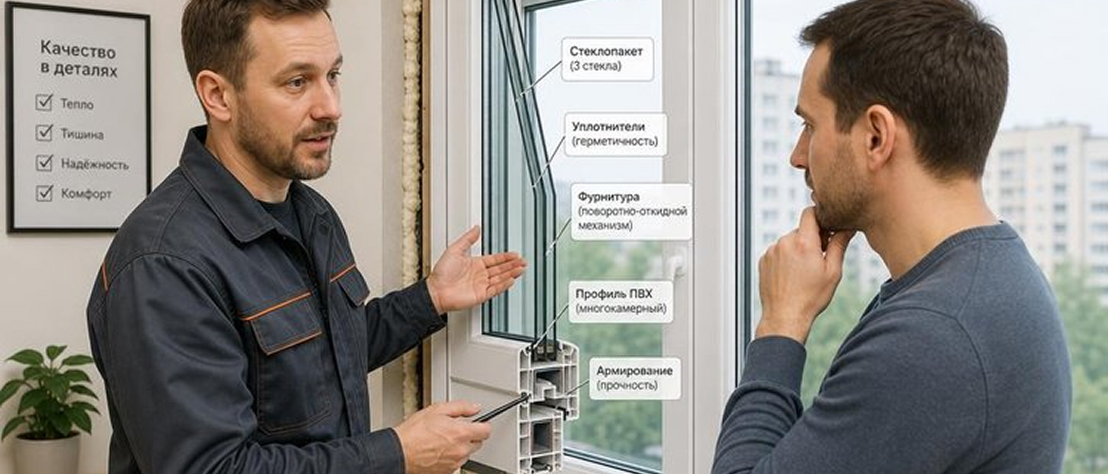

Основные детали пластикового окна:

• профиль;
• стеклопакет;
• фурнитура;
• армирование;
• уплотнители;
• откосы;
• подоконник;
• отлив;
• монтажный шов.

Например, хороший стеклопакет не спасет от сквозняка, если створка просела или уплотнитель потерял эластичность.

Основные части окна и их назначение

Чтобы понимать устройство конструкции, полезно знать, части окна как называются и за что они отвечают.

Именно эти элементы чаще всего влияют на комфорт в квартире и работу окна зимой.

Профиль — основа всей конструкции

Главная часть любого пластикового окна — профиль. Именно из него собираются рама, створки, импосты и остальные несущие элементы конструкции. Если говорить простыми словами, из чего сделаны пластиковые окна, то основой является ПВХ-профиль с металлическим усилением внутри.

Сам пластик хорошо переносит влагу, не боится перепадов температуры и не требует сложного ухода. В отличие от дерева, он не рассыхается и не нуждается в постоянной покраске. Но при этом ПВХ сам по себе недостаточно жесткий для больших окон, поэтому внутри обязательно устанавливается армирование.

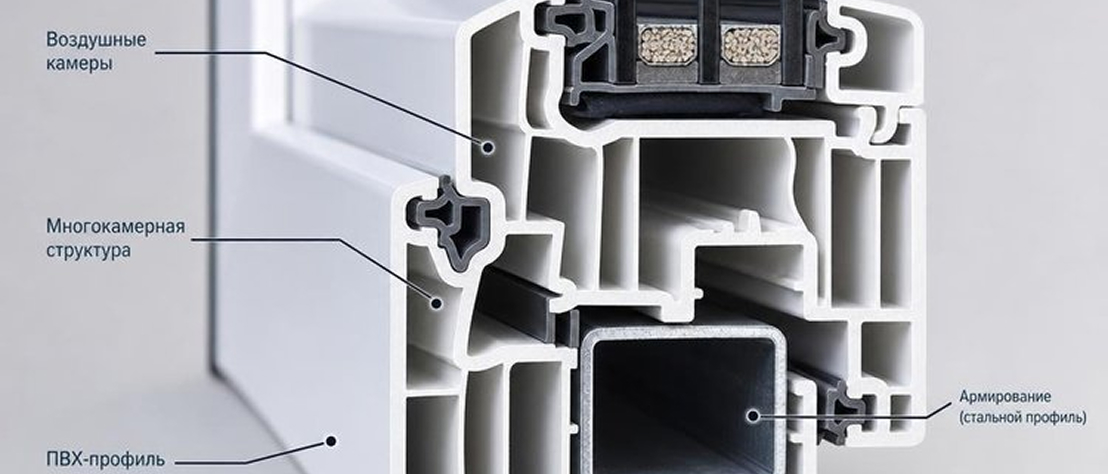

Внутри профиль устроен намного сложнее, чем кажется снаружи. Если посмотреть на него в разрезе, можно увидеть перегородки, которые образуют воздушные камеры. Именно они помогают окну сохранять тепло и уменьшают проникновение шума с улицы.

Камеры внутри профиля выполняют сразу несколько задач:

• уменьшают теплопотери;
• улучшают шумоизоляцию;
• повышают жесткость конструкции;
• помогают окну стабильнее переносить перепады температуры.

Чем глубже профиль и продуманнее его внутренняя конструкция, тем комфортнее окно работает зимой. Особенно это заметно в квартирах возле шумных дорог или в регионах с холодным климатом.

Сегодня чаще всего встречаются профили глубиной:

Но на практике количество камер и толщина профиля — не единственное, на что стоит смотреть. Иногда окна с красивыми характеристиками на бумаге начинают быстро создавать проблемы из-за слабого армирования или тонких стенок самого пластика.

Совет мастера:

: количество камер само по себе еще не делает окно теплым или надежным. Намного важнее качество пластика, нормальное армирование и правильная сборка конструкции.

Дмитрий Осташенко

Зачем нужно армирование

Сам ПВХ недостаточно жесткий для тяжелых стеклопакетов и больших створок. Поэтому внутри профиля устанавливается металлическое усиление — армирование.

Фактически именно армирование берет на себя основную нагрузку внутри окна. Оно помогает конструкции сохранять форму и не деформироваться со временем.

Армирование нужно чтобы:

• створки не провисали;
• окно сохраняло геометрию;
• конструкция выдерживала вес стеклопакета;
• фурнитура работала без перекосов;
• профиль не выгибался при перепадах температуры.

Особенно важно усиление у больших створок и балконных дверей. Без нормального армирования окно постепенно начинает проседать под собственным весом. Сначала появляются небольшие перекосы, потом створка начинает цеплять раму, а ручка работает тяжелее.

На практике многие проблемы с пластиковыми окнами связаны именно с экономией на внутреннем усилении. Снаружи такое окно может выглядеть нормально, но со временем конструкция теряет жесткость значительно быстрее.

Совет мастера:

: тяжелый двухкамерный стеклопакет без хорошего армирования всегда сильнее нагружает створку. Поэтому для больших окон качество внутреннего усиления особенно важно.

Дмитрий Осташенко

Стеклопакет: не просто стекло

В обычном представлении стеклопакет — это обычное стекло в пластиковой раме.На практике это одна из самых важных частей окна, от которой напрямую зависит тепло в квартире, уровень шума и комфорт зимой.

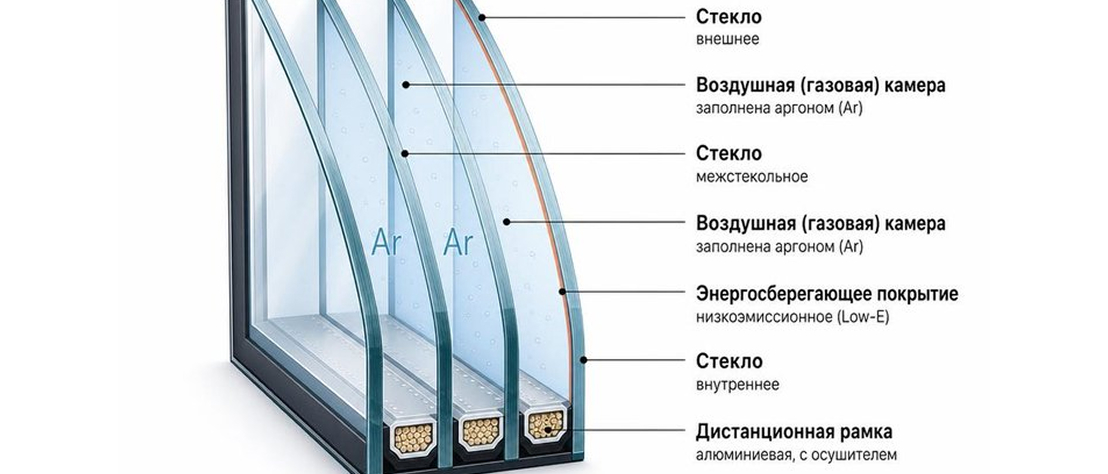

Современный стеклопакет — это герметичная конструкция из нескольких стекол и камер между ними. Стекла соединяются между собой через дистанционную рамку, а весь блок герметично запаивается по периметру. Именно поэтому внутри не скапливается влага и сохраняются теплоизоляционные свойства.

Именно стеклопакет сильнее всего влияет:

• на сохранение тепла;
• защиту от уличного шума;
• вероятность появления конденсата;
• вес створки;
• нагрузку на фурнитуру.

Сегодня в квартирах чаще всего используют двухкамерные стеклопакеты. Такая конструкция состоит из трех стекол и двух воздушных камер между ними. Это оптимальный вариант для большинства жилых помещений, особенно в городских квартирах.

Однокамерные варианты обычно ставят:

• на балконах;
• в нежилых помещениях;
• в теплых регионах.

Кроме обычных стеклопакетов существуют и более современные решения.

Совет мастера:

: для обычной квартиры самым практичным вариантом чаще всего остается двухкамерный энергосберегающий стеклопакет. Он хорошо держит тепло и не создает лишнюю нагрузку на створки.

Дмитрий Осташенко

Чем заполнены камеры внутри стеклопакета

Между стеклами находится не пустота, а осушенный воздух или инертный газ. Чаще всего производители используют аргон.

Такое заполнение помогает:

• уменьшить теплопотери;
• улучшить шумоизоляцию;
• сократить риск появления конденсата;
• повысить общую энергоэффективность окна.

Сам газ увидеть невозможно, но его наличие влияет на характеристики стеклопакета. Именно поэтому современные окна заметно теплее старых конструкций с обычным воздухом между стеклами.

Со временем стеклопакет может потерять герметичность. Тогда аргон постепенно выходит наружу, а внутри начинает скапливаться влага. Обычно это проявляется запотеванием между стеклами.

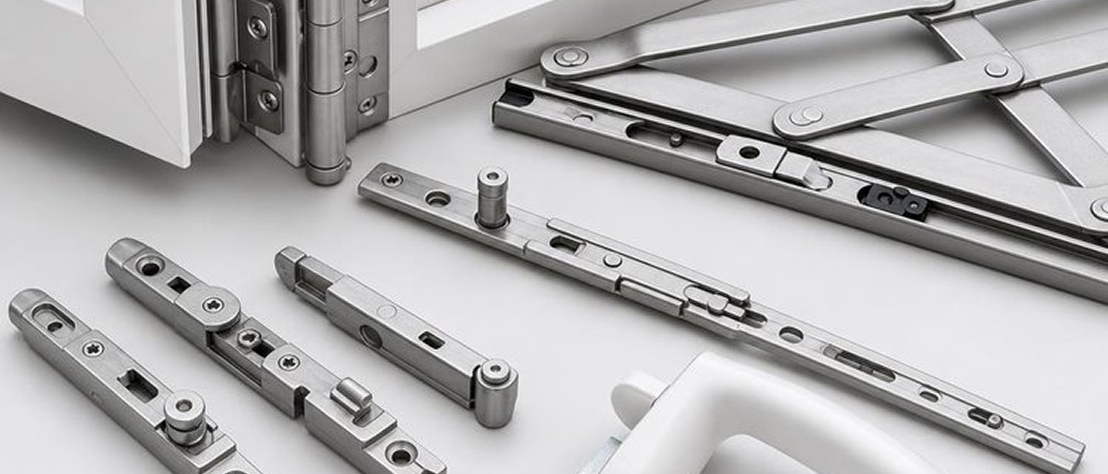

Фурнитура — самая нагруженная часть окна

Если профиль и стеклопакет способны служить десятилетиями, то фурнитура работает каждый день и постоянно испытывает нагрузку. Именно она отвечает за открывание створок, плотность прижима и нормальную работу окна в разных режимах.

В состав фурнитуры входят:

• петли;
• ручки;
• ножницы;
• цапфы;
• ответные планки;
• механизмы микропроветривания;
• блокираторы ошибочного открывания.

Все эти элементы работают вместе. Когда хотя бы одна деталь начинает изнашиваться, окно уже закрывается иначе: створка может проседать, появится люфт ручки или слабый прижим.

Именно фурнитура чаще всего становится причиной жалоб на окно. На практике большинство проблем связано не с самим пластиком, а с износом механизмов или неправильной регулировкой.

Чаще всего появляются такие симптомы:

• створка начинает цеплять раму;
• ручка тяжело поворачивается;
• окно плохо закрывается;
• появляется сквозняк;
• прижим становится слабее;
• створка начинает провисать.

Особенно быстро фурнитура изнашивается на тяжелых створках и окнах, которые часто открывают в режиме проветривания.

При этом во многих случаях проблему можно решить без замены окна. Обычно помогает:

• регулировка створки;
• смазка механизмов;
• настройка прижима;
• замена отдельных элементов фурнитуры.

Совет мастера:

: если ручка начала работать туго или створка цепляет раму, не стоит тянуть с регулировкой. Чем дольше окно работает с перекосом, тем быстрее изнашивается фурнитура.

Дмитрий Осташенко

Для чего нужен уплотнитель

Уплотнитель проходит по всему периметру створки и отвечает за герметичность окна. Именно он помогает окну сохранять тепло и защищает квартиру от сквозняков.

Основные задачи уплотнителя:

• защита от продувания;
• защита от влаги;
• сохранение тепла;
• снижение уличного шума;
• плотный прижим створки к раме.

Снаружи уплотнитель выглядит простой резиновой полосой, но от его состояния напрямую зависит комфорт возле окна зимой.

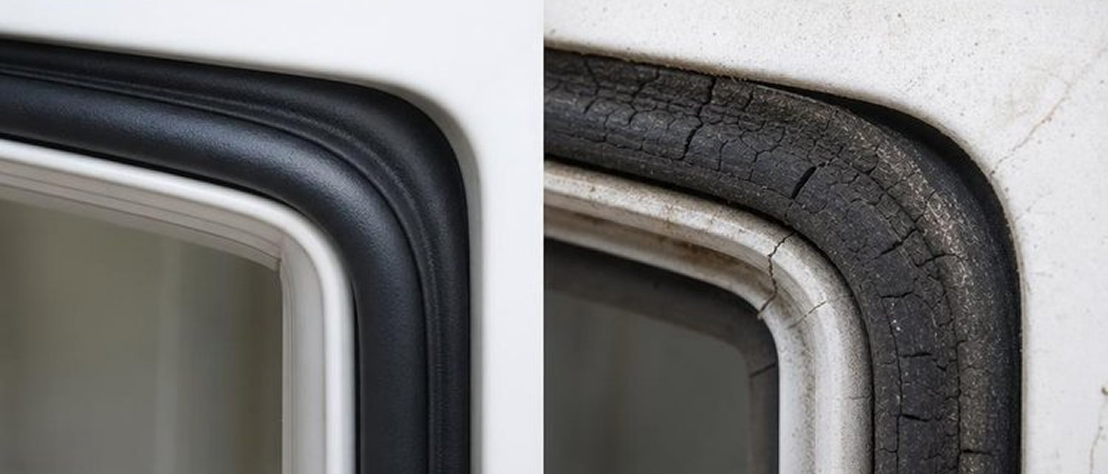

Со временем материал постепенно стареет:

• становится жестким;
• пересыхает;
• трескается;
• теряет эластичность.

Из-за этого даже качественное окно начинает хуже держать тепло. Сначала появляется легкий сквозняк, потом усиливается шум с улицы, а зимой возле окна становится холоднее.

Чаще всего уплотнители служат 7–15 лет, но многое зависит от ухода и условий эксплуатации. Солнечная сторона, высокая влажность и отсутствие обслуживания ускоряют старение резины.

Совет мастера:

: уплотнители полезно периодически очищать и обрабатывать силиконовой смазкой. Это помогает дольше сохранить их эластичность и герметичность окна.

Дмитрий Осташенко

Монтажные элементы — детали пластикового окна

Даже качественное окно не будет нормально держать тепло при плохой установке. Поэтому на практике важен не только профиль или стеклопакет, но и все монтажные элементы вокруг конструкции. Именно через них чаще всего появляются сквозняки, холод возле откосов и конденсат зимой.

К основным монтажным элементам относятся:

Если монтаж выполнен неправильно:

• появляется продувание;
• откосы начинают промерзать;
• возле окна ощущается холод;
• со временем разрушается монтажная пена.

Совет мастера:

: даже дорогой стеклопакет может начать продувать через несколько лет именно из-за плохого монтажного шва, а не из-за самого профиля.

Дмитрий Осташенко

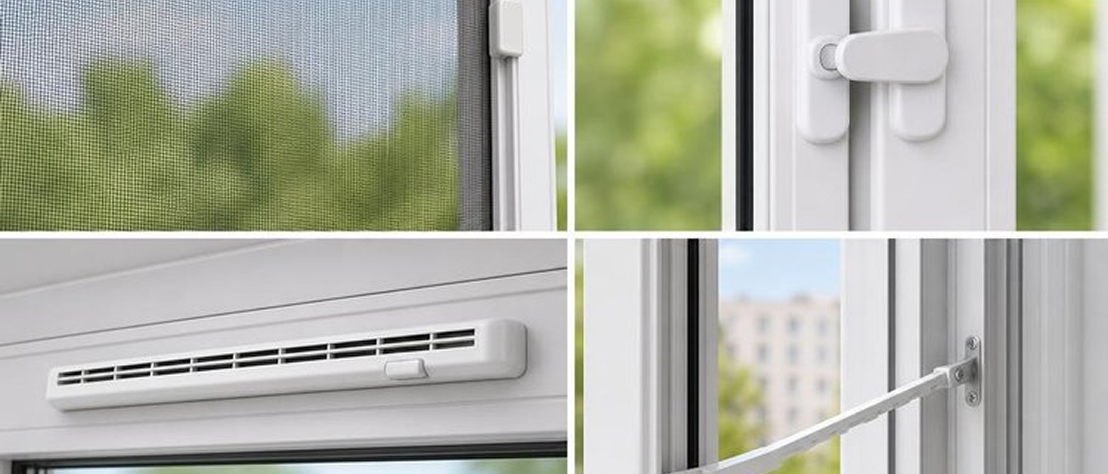

Какие дополнительные бывают у современных окон

Современные окна часто дополняют элементами, которые делают использование удобнее и безопаснее.

Например, приточный клапан помогает проветривать помещение без полностью открытого окна. Это особенно удобно зимой, когда обычное проветривание быстро охлаждает комнату.

Что чаще всего выходит из строя

На практике основные проблемы появляются:

• из-за фурнитуры;
• уплотнителей;
• перекоса створок;
• плохого монтажа;
• отсутствия обслуживания.

Сам профиль обычно служит дольше остальных элементов конструкции.

Особенно быстро проблемы появляются у тяжелых створок, которые годами работают без регулировки.

Как продлить срок службы окна

Даже хорошему окну полезно минимальное обслуживание.

Что желательно делать:

• очищать уплотнители;
• смазывать фурнитуру;
• следить за прижимом створок;
• не хлопать окном;
• периодически регулировать механизмы.

Многие проблемы с окнами появляются не из-за возраста конструкции, а из-за накопившихся мелких неисправностей.

Кейс из практики

Недавно был выезд в квартиру, где окна стояли около восьми лет. Владельцы были уверены, что проблема в плохом профиле, потому что зимой от окна начало тянуть холодом.

При проверке оказалось:

• профиль и стеклопакет были в хорошем состоянии;
• створка немного просела;
• уплотнитель частично пересох;
• фурнитура давно работала без обслуживания.

Полная замена окна не потребовалась. Мы выполнили регулировку, обслужили механизмы и заменили часть уплотнителей. После этого окно снова стало нормально держать тепло.

Этот случай хорошо показывает, что далеко не всегда проблема связана с самим пластиком. Очень часто причина именно в отдельных элементах конструкции.
